Colchester Triumph 2500 und Harrison 390

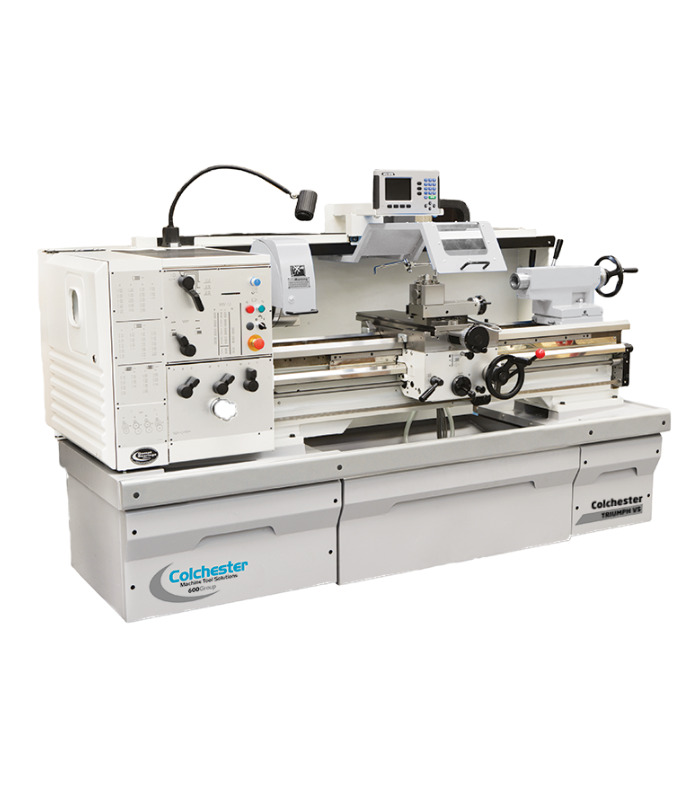

Colchester Triumph VS 2500

Spitzenweite: 1.250 mm
Spindelbohrung: ø 54 mm
Spitzenhöhe: 195 mm
Umlaufdurchmesser über Bett: ø 400 mm

Vergleichen

Artikelnummer: 4-00004 Kategorien: Drehen, konventionelle Drehmaschinen

Beschreibung

Die Colchester Triumph VS 2500 bzw. Harrison V390 ist der “Alleskönner”.
Von der schweren Zerspanung bis hin zum feinen Präzisionsfinish entspricht diese Präzsionsmaschine Anforderungen aus dem modernen Werkzeugbau, Formenbau oder Ausbildungsbetrieb.

Serienausstattung

Induktionsgehärtetes und geschliffenes Maschinenbett
Hochpräzise Kegelrollen-Spindellager
2-Achsen Digitalanzeige ACU-RITE mit V-Konstantfunktion
Maschinenleuchte
Einwegverpackung
Abnahmeprotokoll
Leitspindelabdeckung
Elektrische Kühlmittelpumpe inkl. Tank und Leitungen
Bedienungsanleitung mit Ersatzteilliste
Verriegelter Sicherheits-Futterschutz
Werkzeugset mit Spindel-Reduzierhülse und fester Körnerspitze
Späneschutz am Bettschlitten
Gewindeuhr
herausnehmbare Brücke
auf Rollen gelagerte Spänewanne
Maschinenhandrad auf der rechten Seite am Schlosskasten
12 Monate Garantie

Vergleichen

Digitalanzeige ACU-RITE DRO 300

Zubehör Drehen

Serienmäßig bei allen VS-Drehmaschinen
Passt die Spindeldrehzahl automatisch an, um die Schnittgeschwindigkeit während Plandreharbeiten konstant zu halten
Achsen können für Korrekturen bei Werkzeugen unter Last gesperrt werden
Sofortige Umrechnung von Radius, Durchmesser und Zoll/mm
Position-TRAC™ ist eine einmalige Funktion um Werkstücknullpunkt nach Stromausfall wiederherzustellen
2-Achs oder 3-Achs-LCD-Display mit Graphik und Hilfefunktion
Absolut- und Inkrementalanzeigen mit Voreinstellung und Nullpunkt
Kegelberechnung
6 Werkzeugkorrekturen
Nullpunktwarnung
Intuitive Bedienung (Mehrsprachig)
Genauigkeit ±5µm, Wiederholgenauigkeit 1 Inkrement

Zur Merkliste hinzufügen

Zur Angebotsanfrage hinzufügen

Schnellansicht

Technische Daten

Gewicht	1800 kg
Größe	2720 × 1350 × 1650 mm
Marke	Colchester-Harrison
Spitzenweite	1.250 mm
Spitzenhöhe	195 mm
Umlauf-ø über Bett	400 mm
Umlauf-ø über Querschlitten	246 mm
Umlauf-ø in der Kröpfung	585 mm
Bettbreite	318 mm
Verfahrweg Oberschlitten	100 mm
Verfahrweg Querschlitten	250 mm
Spindelbohrung	ø 54 mm
Spindelaufnahme	DIN 55029 (Camlock), D1-6
Spindeldrehzahl	15 – 2.500 U/min
Drehzahlstufen	3 (stufenlos innerhalb der Getriebestufe)
Reitstockkegel	MK 5
Pinolendurchmesser	ø 63 mm
Pinolenhub	145 mm
Längsvorschub	0,036 – 1,2 mm/U
Quervorschub	0,018 – 0,6 mm/U
Antriebsleistung	7,5 kW
